品牌:ALPSALPINE(阿尔卑斯阿尔派)
产品特点:采用DRUMCODE的小型编码器
定位数:12
脉冲数:12
操作寿命:10万次
定位旋转扭矩:1.6±1.3
应用领域:头戴式耳机,可穿戴的、笔记本电脑&周边设备、机器人、无人机、家庭用便携装备、VR、AR、健康器具、介护器具等。
产品编号 | 定位数 | 脉冲数 | 操作方向 | 安装高度 |
EC05E1220202 | 12 | 12 | Horizontal | 4.5mm |
EC05E1220203 | 12 | 12 | Horizontal | 4.5mm |
EC05E1220401 | 12 | 12 | Vertical | - |
产品参数:
定位数 | 12 | ||
脉冲数 | 12 | ||
操作方向 | Vertical | ||
使用温度范围 | -30℃ to +85℃ | ||
电性能 | 额定 | 0.55mA 5.5V DC | |
输出信号 | A, B, 2相输出 | ||
更大/最小工作电流(电阻负载) | 0.55mA/- | ||
绝缘电阻 | 50MΩ min. 50V DC | ||
耐电压 | 50V AC for 1 minute | ||
机械性能 | 定位扭矩 | 1.6±1.3mN·m | |
耐久性能 | 操作寿命 | 100,000 cycles |

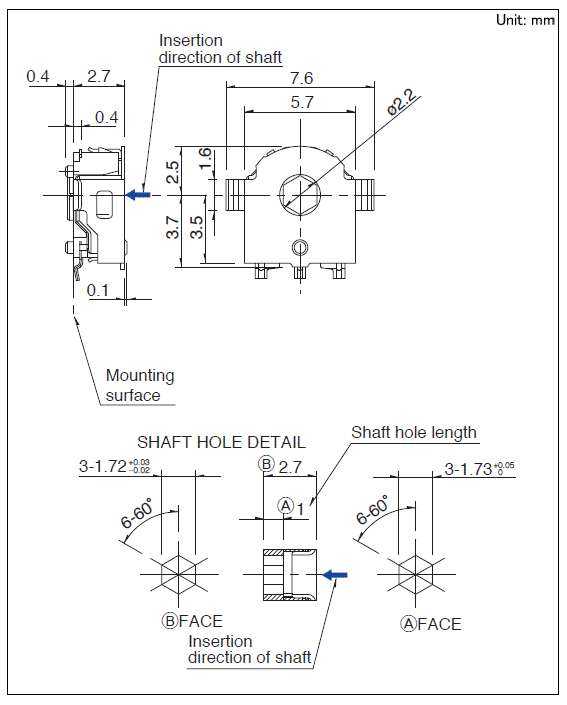

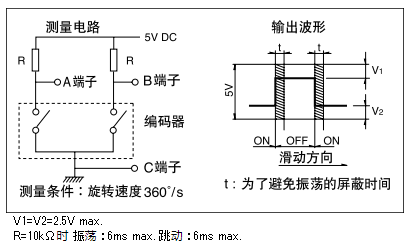

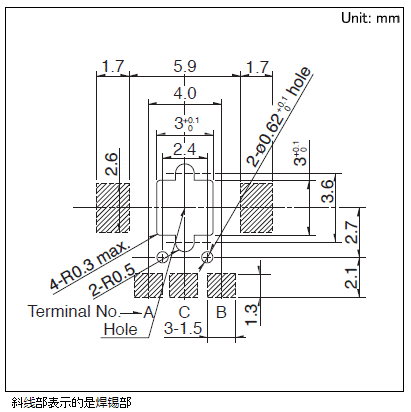

尺寸界面与电路图:
