触觉震动器的基本工作原理

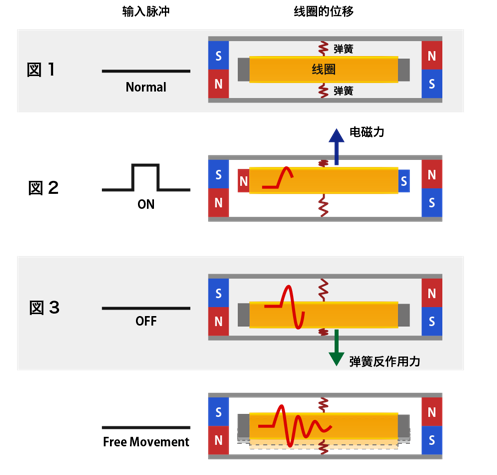

触觉震动器的基本结构与LRA相同，通过定子与振子的相互作用来产生力。 产品内部结构由磁体、在磁体对面位置配置线圈作为振子、以及通过弹簧来支撑振子。(图1)

当电流通过线圈时，从线圈产生的磁场方向和磁体的磁场方向产生力，使振子移动引发振动。(图2)

当振动中电流不再通过线圈时，振子只受弹簧的反作用力，产生自由振动。(图3)

通过线圈的电流和振子与弹簧的共振频率叠加在一起，可将微小的力放大为振动运动，因此可获得很大的振动力。

与偏心电机的差异

偏心电机是最常用的电磁式振动反馈元器件，主要用于手机收到来电时的振动反馈。

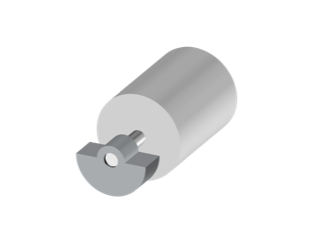

偏心电机在电机转轴上安装偏心块，通过带动旋转来产生振动。 偏心块越重和转速越快，振动力就越大，但是无法对振动力和振动频率(电机转速)进行独立控制。

偏心电机等旋转型形电机与齿轮等机械装置配合使用，可将旋转运动转换成直线运动，而HAPTIC™ Reactor等LRA可直接产生直线运动，因此可以直接驱动。
LRA的振子受弹簧支撑，因此与其他部件无接触，不依靠摩擦等力的传递，因此响应速度快，其结构与旋转型电机相比容易得到急促的触觉。

Hybrid Tough Type

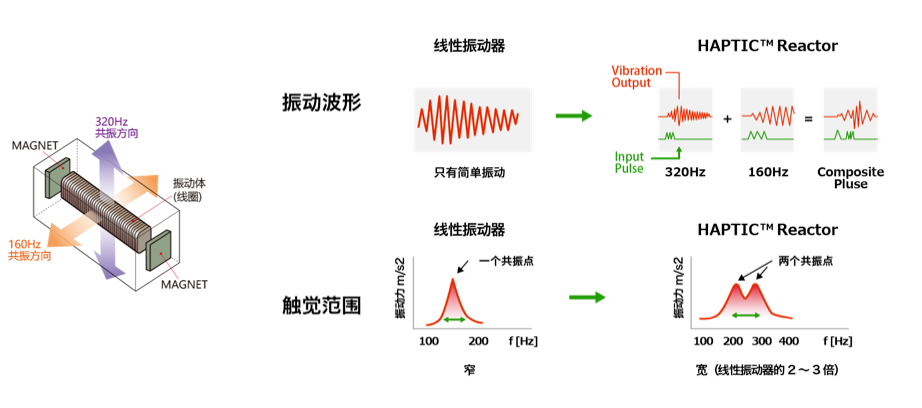

应用上述触觉震动器的基本工作原理，开发出带有两个共振点，以160Hz的横向和320Hz的纵向振动频率产生振动的Hybrid Tough Type。
Hybrid Tough Type通过将振子支撑弹簧设计成M字形状，产生两个方向的共振振动。
弹簧的横向和纵向振动相互独立，所以可分别叠加振动。因此还能支持复杂的输入信号，可逼真再现丰富的触感。
